Comment brancher un détecteur de mouvement ?
L’installation d’un détecteur de mouvement est une solution simple et efficace pour automatiser l’éclairage et renforcer la sécurité de votre domicile. Que ce soit pour illuminer un couloir, une entrée ou une allée extérieure, son branchement requiert une bonne compréhension des principes de base de l’électricité. Cet article vous guide à travers les étapes essentielles, du choix du matériel aux précautions de sécurité, pour une installation réussie et conforme aux normes.
Besoin d’aide pour une installation électrique ?
Ne prenez aucun risque. Nos électriciens certifiés vous garantissent une installation sûre et professionnelle pour tous vos projets électriques.
Appelez un expert ChronoServe : 09 72 51 99 851. Le principe de fonctionnement et le matériel nécessaire
Un détecteur de mouvement est un capteur qui réagit à la présence d’un corps en mouvement dans son champ de détection. Il est généralement composé de trois bornes pour le raccordement électrique :
Les bornes d’un détecteur
- L (Phase) : Borne d’alimentation du détecteur.
- N (Neutre) : Borne de retour d’alimentation.
- A (Aller/Retour) : Borne de commande qui envoie le courant à la lampe.
Le matériel de base
- Un détecteur de mouvement.
- Un luminaire.
- Un tournevis d’électricien.
- Des dominos ou des connecteurs automatiques.
- Une pince à dénuder.
- Un testeur de tension (ou multimètre).
⚠️ Attention :
Avant toute manipulation, coupez l’alimentation électrique au disjoncteur général et vérifiez l’absence de tension avec un testeur. La sécurité est la priorité numéro un.

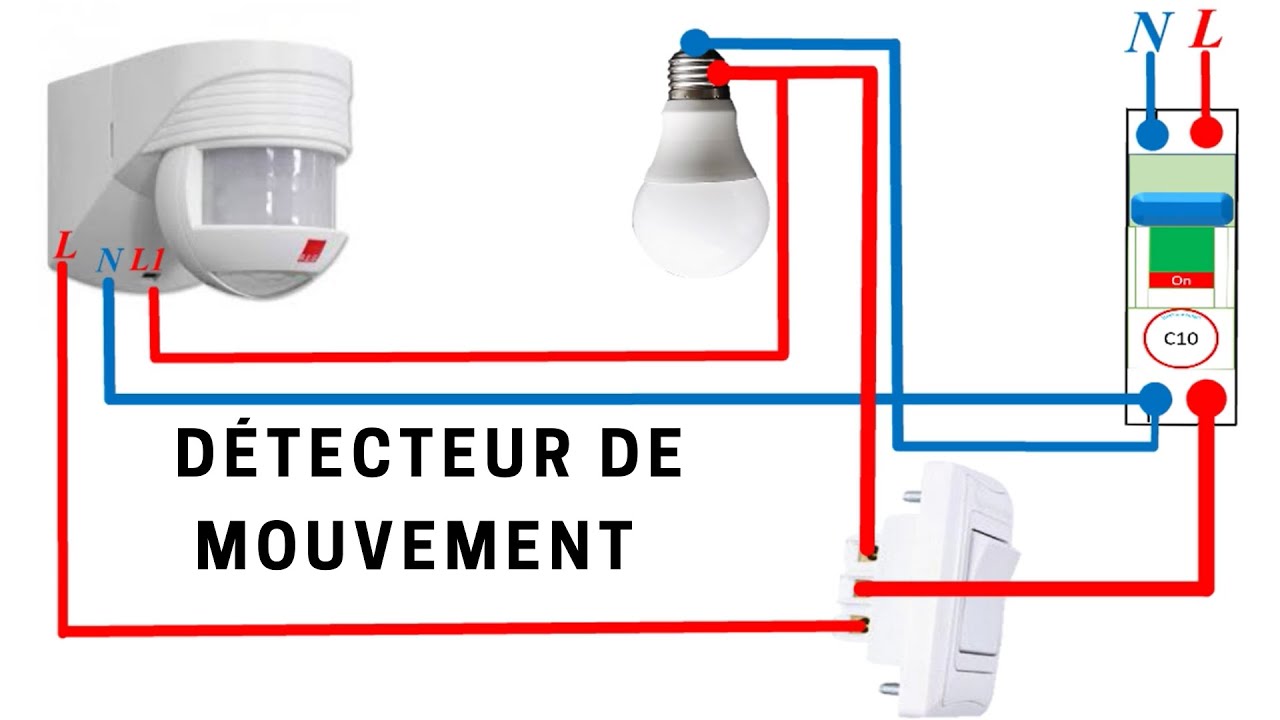

2. Les étapes pour brancher votre détecteur
Le raccordement est un processus simple si vous suivez ces étapes avec rigueur :
Étape 1 : Le raccordement au secteur
- Connectez le fil de phase (rouge ou marron) à la borne L du détecteur.
- Connectez le fil de neutre (bleu) à la borne N.
Ces deux connexions alimentent le détecteur lui-même.
Étape 2 : Le raccordement au luminaire
- Connectez la borne A du détecteur (Aller) au fil de phase du luminaire (rouge ou marron).
- Connectez le fil de neutre du luminaire (bleu) au fil de neutre du secteur (le même que celui connecté à la borne N du détecteur).
C’est la borne A qui enverra le courant au luminaire lorsque le mouvement sera détecté.
3. Les réglages et tests finaux
Une fois le branchement effectué, il est temps de paramétrer le détecteur pour qu’il fonctionne selon vos besoins :
- Réglage de la sensibilité (LUX) : Permet de déterminer le niveau de luminosité ambiante à partir duquel le détecteur s’active.
- Réglage de la temporisation (TIME) : Permet de définir le temps pendant lequel le luminaire restera allumé après détection.
- Réglage de la zone de détection (SENS) : Permet de limiter la zone d’activation du détecteur.
Conseil Pro ChronoServe :
Pour garantir une installation sûre et conforme, n’hésitez pas à faire appel à un électricien qualifié. Il pourra vous conseiller sur le meilleur emplacement pour votre détecteur et s’assurer que le branchement est fait dans les règles de l’art.
Un doute sur votre installation ?
L’électricité est un domaine de spécialistes. Pour votre sécurité et la pérennité de vos installations, faites appel à un de nos électriciens certifiés.
Contactez un électricien en urgenceIntervention rapide et conforme aux normes
Mis à jour le 19 septembre 2025
