Comment mesurer un cylindre de porte?

Si vous voulez savoir comment mesurer un cylindre de porte, cet article est pour vous : le cylindre de porte est la partie qui assure le verrouillage ou le déverrouillage de la serrure de votre porte. Le point fort de ce cylindre, c’est qu’il est démontable. Donc, si vous perdez vos clés ou si le cylindre est endommagé, il est possible de ne pas remplacer toute la serrure mais seulement le cylindre. C’est plus économique et rapide !

1. Un cylindre de porte : C’est quoi exactement ? 🤔

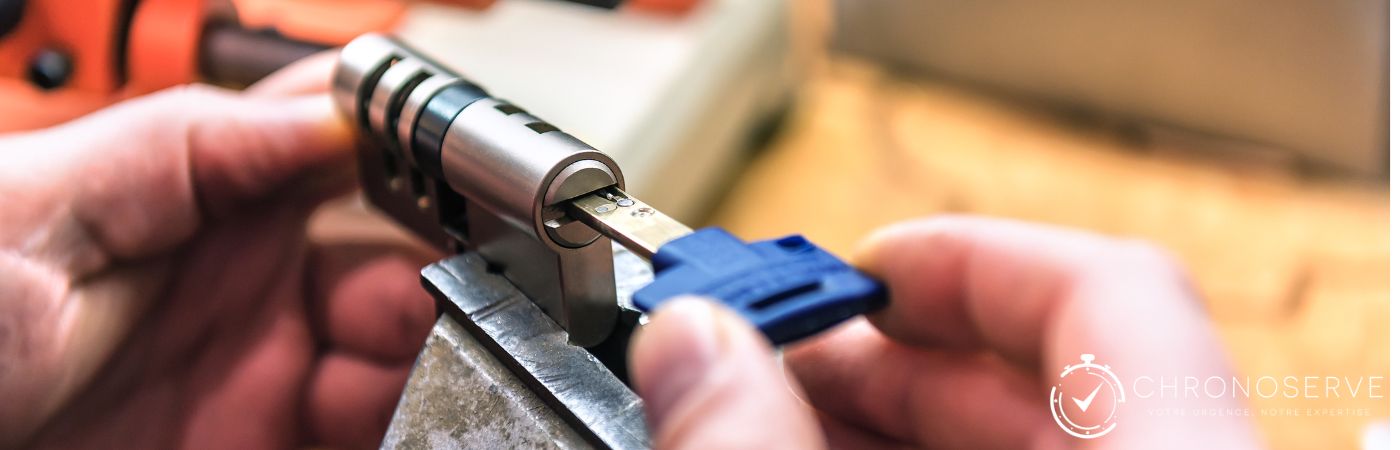

Le cylindre de porte est un cylindre dans lequel se niche le mécanisme d’ouverture et de fermeture de la porte. Le cylindre le plus utilisé de nos jours est celui appelé le **cylindre européen**, reconnaissable à sa forme standardisée.

Le cylindre, qui traverse la porte, se compose de plusieurs éléments principaux :

• L’entraîneur ou panneton : C’est la partie mobile qui est entraînée par le rotor (là où vous insérez la clé). Il se trouve à l’intérieur de la porte afin d’enclencher le mécanisme de fermeture et d’ouverture de la serrure.
• Le stator : Il représente la partie fixe et statique du cylindre. Il est en contact direct avec la porte dans laquelle il est enchâssé, et c’est la partie extérieure visible du cylindre.
• Le rotor : C’est l’élément du cylindre dans lequel la clé est introduite pour la faire tourner par rotation. Il est alors à l’intérieur du stator qu’il traverse. C’est le cœur du mécanisme.

Pourquoi est-il important de bien le connaître ?

Connaître les différentes parties d’un cylindre vous aidera à mieux comprendre le processus de mesure et de remplacement, rendant l’opération plus simple et plus rapide. C’est la clé pour un dépannage efficace !

2. Comment obtenir les mesures nécessaires d’un cylindre de porte ? 📐

Pour mesurer un cylindre de porte, il est primordial de suivre ces étapes avec précision. Une mesure exacte est essentielle pour choisir le bon cylindre de remplacement.

2.1 Retirer le cylindre de la porte

• Retirez la vis de fixation : Commencez par localiser et retirer la vis de fixation qui maintient le cylindre sur la tranche de la porte. Cette vis est généralement située au niveau du pêne, sur le chant de la porte.
• Vérifiez les délateurs : Avant de dévisser, vérifiez s’il y a des serrures contenant des délateurs. Ces petits mécanismes empêchent le cylindre de sortir si la clé n’est pas dans une certaine position. Si c’est le cas, insérez la clé et tournez-la très légèrement.
• Désengagez l’entraîneur : Pour aligner l’entraîneur (le panneton) avec le corps du cylindre et lui permettre de sortir de la serrure, insérez la clé dans le cylindre et tournez-la d’environ **20 à 30 degrés** (vers la droite ou la gauche).
• Tirez le cylindre : Tout en maintenant la clé légèrement tournée, utilisez-la pour tirer doucement le cylindre vers vous. Il devrait glisser hors de la serrure. Ne forcez pas ! Si le cylindre ne sort pas, réajustez légèrement l’angle de la clé.

2.2 Effectuer les mesures (mesure A et mesure B)

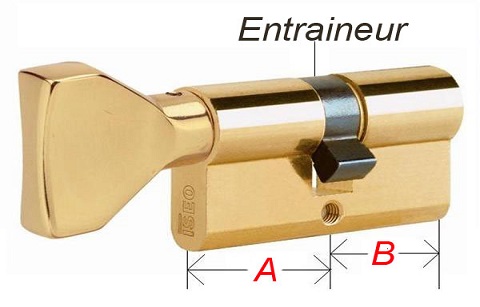

Pour tout type de cylindre (à bouton, à double entrée, un demi-cylindre, etc.), la méthode de mesure reste la même : il existe 2 cotes à prendre, la **mesure A** et la **mesure B**. Ces mesures sont prises à partir du **centre du trou de fixation** (où la vis a été retirée) vers chaque extrémité du cylindre.

• Mesure A (côté extérieur) : Mesurez la distance entre le centre du trou de fixation et l’extrémité extérieure du cylindre. C’est la partie qui dépasse de votre porte côté extérieur.
• Mesure B (côté intérieur) : Mesurez la distance entre le centre du trou de fixation et l’extrémité intérieure du cylindre. C’est la partie qui dépasse de votre porte côté intérieur (là où la clé ou le bouton est).

Conseils supplémentaires pour la mesure :

• Utilisez un mètre ruban ou une règle précise.
• Notez les mesures en millimètres (mm). Par exemple, un cylindre peut être noté 30×40 (A=30mm, B=40mm).
• Si votre cylindre est à bouton, la mesure B correspondra au côté bouton.
• Si c’est un demi-cylindre (une seule entrée de clé), il n’y aura qu’une seule mesure (A), l’autre côté étant plat ou fixe.

Bien mesurer votre cylindre est une étape cruciale pour garantir un remplacement adapté et sécurisé. En cas de doute ou si vous rencontrez des difficultés, n’hésitez pas à faire appel à un serrurier professionnel qui pourra effectuer ces mesures avec précision et installer le nouveau cylindre.

Assurez la sécurité de votre porte avec un cylindre parfaitement adapté !
